電子工作月間12/07/24 01:33

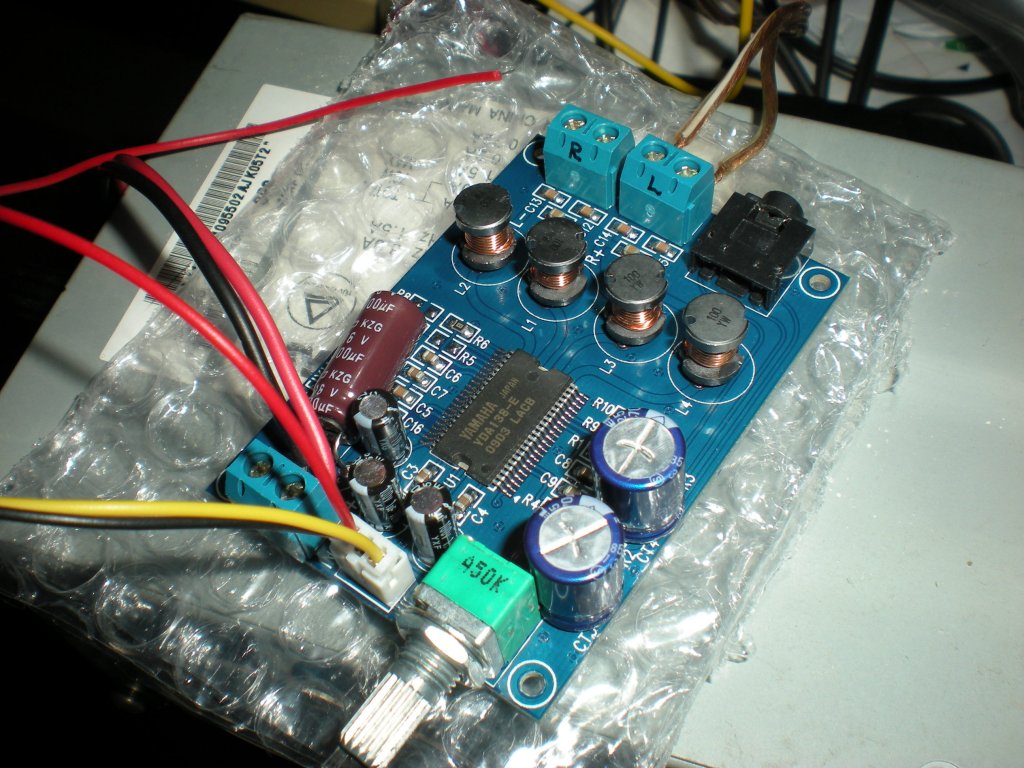

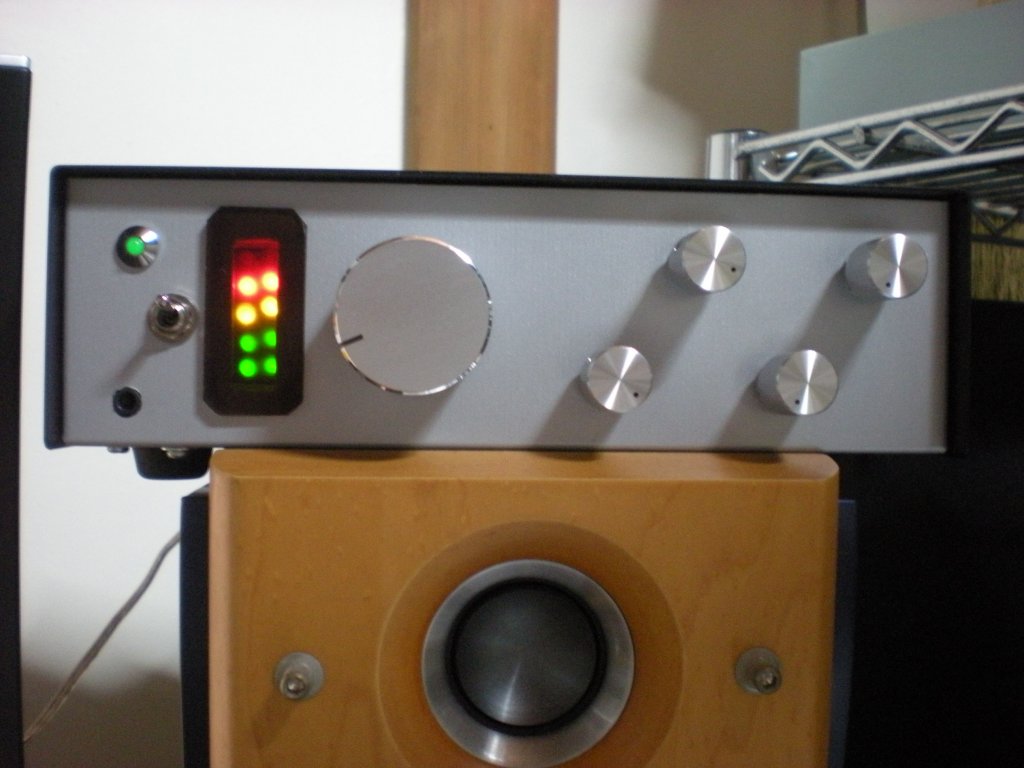

■ 起 ずっとVH7PCを使ってるんだけど、 最近また右スピーカから音がならない。 叩くと直る。 アンプの出力前のリレーの半田がクラックする仕様なのが原因で、 もう3回くらいハンダつけなおしてるのに、再発。 該当箇所が奥深くにあるので、修理するには全部ばらさなきゃいけなくて 定期的に直すのは結構な労力。 ついでに、PS3とPC複数から音をだしたいんだけど、いちいち入力切替が面倒。 なのでミキサー&アンプ作ってみるかー。と言うことで、ここ1ヶ月くらいチマチマやってた。 ミキサーはシンプルにOPアンプの加算回路。 細かいことは気にせずOPアンプ1回路で反転増幅のままにした。 アンプは、いろいろ調べてディスクリートの魔境っぷりが嫌になったので デジタルアンプにすることに。省エネだし。 TA2020が良いらしいんだけど、もうチップのメーカーが無いらしい。 流通在庫のキットが結構売られてて、普通に手に入るようだけどね。 YDA138というのもあって、こちらはYAMAHAだし、ということでこっちに決定。 デジタルアンプはもともと処理のほとんどをチップに任せちゃってるからか、 キット(をベースにした改造)のほうが盛り上がっている雰囲気。 ということでキットで済ますことにした。 バラで買うより圧倒的に安いし・・・。 キットを買いに行ったらLEDのVUメータキットとかあって面白いので一緒に買ってしまった。 1ch分で190円とやっすいし。 ■ 製作編 ・ミキサー部試作 まじめに半田ごてを握るのは久しぶり。っていうか初めてかもしれない。 一通り、秋月でそろえて、ブレッドボードでさっくり動かす。 電源は転がってるACアダプタとか、PC電源を改造したものとか。 最初は負電源を用意せず、OPアンプの+側をかさ上げしてやる方式をとってみた とりあえず動いた。けどノイジー。あとポップノイズひどい ノイズはブレッドボードが悪いということにして、とりあえずユニバーサル基盤に組んでしまった。 けどやっぱりノイズが。 ためしに、簡単に分圧して負電源を供給するようにしてみたら良い感じ。ポップノイズも無いし。 とりあえず完成。 ボリュームの足にハンダ付けするのめっちゃ大変だ。基盤用のボリュームなんて買わなきゃよかった ・アンプ部 これはキットなのでめちゃくちゃ簡単だった。 キット組むの初めてだけど、プリント基板はチートだろう。 VUメータも勢いで組んだ。 付属のLEDの抵抗は1Kだったんだけど、まぶしいので全部22kにしてやった。ちょうどよくなった。 ・電源部 簡単に作りたかったのでアダプタから電源とって、 三端子レギュレータで適当に安定させてやればいいかな。 という安易な考えで設計。 でも三端子レギュレータって意外と電流流せないのね。 で、秋月でちょうどいいもの探してたら600円のキットが5A流せるのでこれでってことに。 15Vのアダプタをこのキットで12Vに落としてアンプの電源に。 ・ミキサーの電源部 アンプの電源は上記の12Vだけど、ミキサー部は±5Vくらいの電源がほしい。 ということでDC-DCコンバータでいいのかなー?と適当に組む。 12V→±5Vみたいなのが無かったので、三端子レギュレータで5Vに落としてから5V→±5VのDCDC。 んで正負それぞれに220uFの電解コンで平滑化。 ・ケース加工 RCAジャック*8 スピーカケーブルジャック*4 DCジャック*1 ボリューム*5 VUメータ*1 電源LED*1 電源SW*1 イヤフォンジャック*1 とインターフェイスが多いので結構大変。 基盤も4枚入るので固定用ネジ穴も必要だし。 電動ドライバにドリルつけて穴を開けてたんだけど、 定格30分を超えて使ってたのか、途中で死んでしまった。 しかたないので、じいちゃんの形見のドリルを出してきてラストスパート 1000円台の電動ドリルとは比べ物にならないパワー。 ■ 音質とか YDA138については文句なし。 ダメなところは俺の耳では感じない。 しかしミキサー部がダメすぎた。 単体で動かしてたときは問題なかった気がするので、 DC-DCコンバータのノイズが乗りまくってるんじゃないかと予想してるけどまだ調べてない。 オシロほしいなぁ。 スピーカで聞く分にはそこまでノイズ聴こえないけど、ヘッドホンは使用不可。 何か改善方法を考え中 ■ 材料・制作費 現時点までの ・ミキサー部 OPアンプ @250円 無極性電解コンデンサ ニチコン 10uF @20円 *10個 電解コンデンサ ニチコン 220uF @40円 *2個 カーボン抵抗22kΩ100本入り @100円 カーボン抵抗1kΩ100本入り @100円 ボリューム Aカーブ50k @250円 *4個 RCAジャック @40円 *10個 半固定抵抗 Bカーブ50k 在庫から *2個 1880円 ・ミキサー部 電源回路 DC-DCコンバータ5V→±5V @450円 三端子レギュレータ(コンデンサつき) @100円 550円 ・アンプ部 NFJのYDA138キット @1000円 ・VUメータ NFJのキット @190円 *2個 ・電源回路 ACアダプタ 15V3A @1400円 DCジャック4個入り @100円 秋月安定化電源キット(LM338 最大5A) @600円 電源LED ブラケット入り @100円 トグルスイッチ@80円 2280円 ・そのほか ネジ各種(M3 8mm, M3 10mm, M3 25mm) @100円 *3種 アルミ板 100x300x1mm @300円 アクリル板 160x180x2mm @318円 ケース CU-3N 200x170x60mm @1580円 ボリュームつまみ メイン用 @650円 ボリュームつまみ ミキサ用 @330円 *4個 スピーカケーブルジャック @250円 4718円 で合計10808円 意外と高くついてますね。 しかし半分がケース、残りのうち半分が電源 メインのアンプなんかたった1000円ですよ。 電子工作って値段のバランスおかしいわ ボリュームのつまみは使いまわせるからちょっと奮発したけどねぇ ■ 作業写真 撮ってたものを適当に 作業場 この100均アームが万能すぎて困る ミキサーだけ仮組み YDA138キット単体でテスト中 とりあえず組みあがり内観 いまはアルミ板まげて作ったヒートシンクが三端子レギュレータ2箇所についてる とりあえず組みあがり外観 minibbs - テスト稼動中
